Устройство сопряжения сигналов.

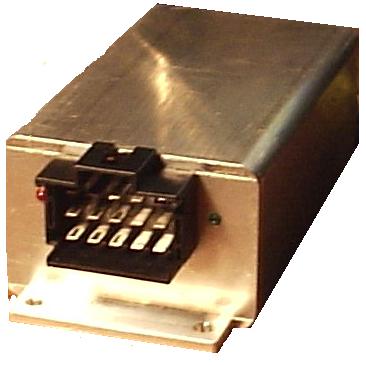

Устройство сопряжения сигналов
Устройство сопряжения сигналов


Устройство сопряжения сигналов выполняет следующий функции:

1. Подключается к одному частотному (CAP LLS-F) или нескольким цифровым датчикам (CAP LLS-D D485).

2. Суммирует показания нескольких датчиков уровня (только CAP LLS-D D485 c протоколом MODBUS).

3. Вырабатывает сигнал управления стрелкой штатного индикатора (имитация штатного датчика уровня, сопротивлением 5-90 Ом, 5-350 Ом, 150-800 Ом).

4. Вырабатывает аналоговый сигнал, пропорциональный уровню топлива, с заданным максимальным значением (например, 12 вольт). Эта функция полезна для подключения к терминалам, имеющим аналоговый вход 0-30 или 0-12 вольт.

 Имеет прочный алюминиевый корпус, надежно защищенный от вмешательства.



Число выходов – 3:

  • Выход 1 – эквивалент сопротивления (0-90, 5 – 350, 50 – 900 Ом). Выбор диапазона осуществляется программно по интерфейсу RS-485;
  • Выход 2 – резерв топлива. Тип – открытый коллектор;
  • Выход 3 – аналоговый сигнал.

Тип аналогового сигнала может быть:

а) Напряжение – 0В … 4.5В;
б) Напряжение – 0В … 12В.

Число входов – 5:

  • Вход 1 – интерфейс RS485;
  • Вход 2 – сухой контакт, частотный вход 500 – 1500Гц;
  • Вход 3 – сухой контакт, сброс к заводским установкам.

Напряжение питания – 9 … 30В.

УС ДУТ сигнализирует о своем техническом состоянии с помощью красного и зеленого светодиодов;


УС ДУТ обеспечивает подключение либо одного CAP LLS-F к входу 3, либо нескольких (не более 2) CAP LLS-D D485 к входу 1 (совместная работа CAP LLS-F и CAP LLS-D D485 не поддерживается).

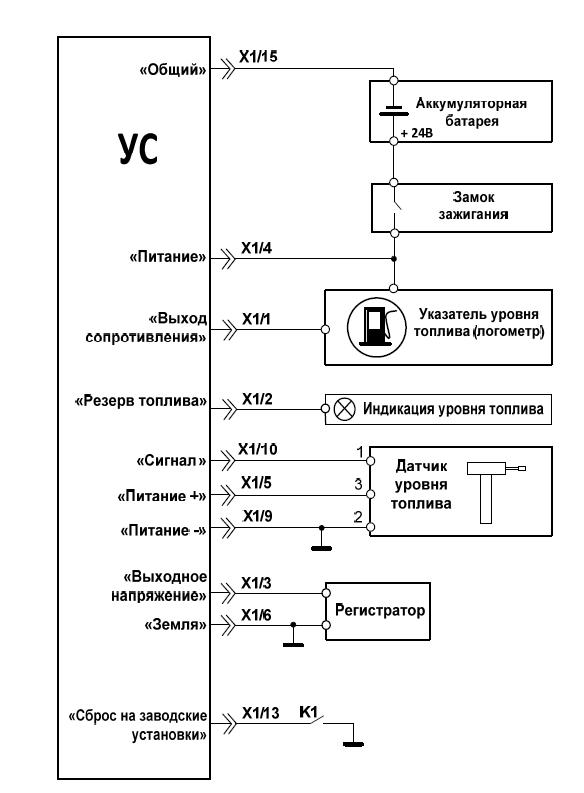

 Пример подключения устройства сопряжения к CAP LLS-F:

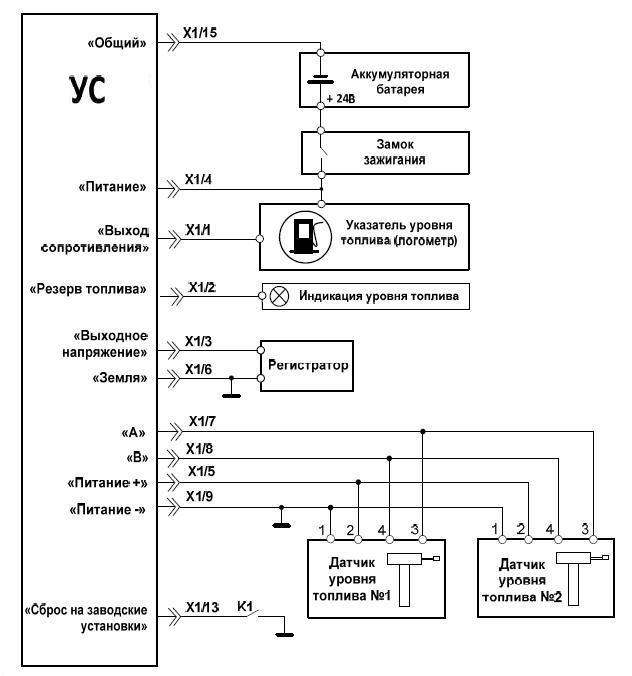

Пример подключения Устройства сопряжения к CAP LLS-D D485:
